압출기의 의미: 유형, 작동 원리 및 전체 구매 가이드

한 중형 파이프 공장의 유지보수 엔지니어가 압출 라인 앞에 멈춰서 실제보다 간단하게 들리는 질문을 한 적이 있습니다. 그는 기어박스와 다이 헤드 사이에 장착된 길고 가열된 배럴을 가리키며 이렇게 말했습니다. "작업자는 이것을 압출기라고 부르는데, 기계가 실제로 무엇을 하는지 묻는다면 '파이프를 만든다'는 것보다 더 나은 대답이 필요합니다." 가장 유용한 대답은 압출기가 연속 성형 기계라는 것입니다. 느슨한 플라스틱 과립을 가져와서 회전 나사의 도움으로 가열된 배럴 내부에서 녹인 다음 용융된 재료를 다이를 통해 밀어 넣어 고정된 단면을 가진 제품을 만듭니다.

지난 수십 년 동안 스크류 압출기는 플라스틱 가공 산업에서 가장 널리 사용되는 생산 장비가 되었습니다. 수도관, 창틀, 케이블 단열재, 쇼핑백, 포장 필름, 폼 시트, 심지어 사출 성형 기계에 공급되는 펠렛까지 모두 삶의 어느 시점에서는 압출기를 통과합니다. 이 기사의 목적은 실용적인 방법으로 압출기의 의미를 설명하는 것입니다. 먼저 정의, 작업 순서, 주요 기계 유형, 데이터시트에서 만날 수 있는 표준 스크류 및 배럴 용어, 마지막으로 압출 라인이 원활하게 작동하는지 아니면 수리점에서 너무 많은 시간을 소비하는지 결정하는 선택 및 유지 관리 지점을 설명합니다.

압출기는 연속 성형 기계입니다. 회전하는 스크류를 사용하여 가열된 배럴에서 플라스틱 과립을 녹인 다음 용융물을 다이를 통과시켜 단면이 일정한 긴 부품을 생산합니다.

압출기는 무엇을 의미합니까? 실용적인 정의

사전에서 압출기라는 단어는 매우 광범위한 의미를 갖습니다. 압출기는 무언가를 압출하는 사람이나 기계를 의미하며, 제조 측면에서 압출기 정의는 일반적으로 재료를 금형에 통과시켜서 재료를 성형하는 기계를 의미합니다. 금속 압출기는 가열된 알루미늄 빌렛을 다이를 통해 밀어 프로파일을 형성합니다. 점토 압출기는 벽돌과 타일을 형성합니다. 식품 압출기는 스낵과 파스타를 요리하고 모양을 만듭니다. 그러나 플라스틱 산업에서 압출기의 의미는 특정 유형의 기계, 즉 스크류 압출기(때때로 스크류형 압출기 또는 스크류 압출기라고도 함)에만 밀접하게 연관되어 있습니다.

플라스틱 압출기는 다이를 통해 재료를 밀어내는 것보다 훨씬 더 많은 일을 하기 때문에 차이점이 중요합니다. 또한 폴리머를 녹이고, 첨가제를 혼합하고, 가스를 제거하고, 압력을 높입니다. 기계는 이러한 작업을 하나의 연속 작업으로 수행합니다. 이것이 진정한 압출기와 단순한 펌프 또는 배치 믹서를 구분하는 요소입니다. 엔지니어가 "압출기에 문제가 있습니다"라고 말하면 일반적으로 드라이브, 가열 및 제어 시스템을 포함한 전체 스크류 및 배럴 어셈블리를 의미합니다.

기계를 공정에서 분리하는 것도 유용합니다. 압출은 연속 성형 공정입니다. 압출기는 이를 수행하는 장비입니다. 실제로 많은 압출 라인은 하나의 압출기와 다수의 다운스트림 장치(다이, 교정기, 냉각통, 홀오프, 절단기)를 중심으로 구축됩니다. 이것이 바로 두 공장이 동일한 파이프 직경을 생산하면서도 스크류 설계, 배럴 라이닝 및 보조 장비에 따라 완전히 다른 라인을 보유할 수 있는 이유입니다.

마지막으로 압출기의 의미를 사출성형기와 혼동해서는 안 됩니다. 둘 다 가열된 배럴에 스크류를 사용하고 열가소성 재료를 가공하지만 사출 성형기는 간헐적으로 작동합니다. 스크류를 왕복하고, 닫힌 금형을 채우고, 금형을 열고, 부품을 배출하고, 사이클을 반복합니다. 압출기는 연속적인 용융 흐름을 제공하며 스크류가 안정적인 속도로 지속적으로 회전하고 용융 흐름이 일정해질 때만 정상 상태에 도달합니다. 이 정상 상태 요구 사항을 이해하는 것은 압출에 관한 모든 것을 이해하기 위한 첫 번째 단계입니다.

플라스틱에서 압출기는 압력 하에서 폴리머를 녹이고, 혼합하고 배출하는 연속적인 스크류 구동 기계입니다. 다이 자체가 아닌 스크류-배럴 쌍이 전체 프로세스의 성능을 결정합니다.

압출기는 어떻게 작동합니까? 작동 원리

브랜드나 크기에 관계없이 모든 스크류 압출기는 동일한 물리적 원리에 따라 작동합니다. 즉, 단단히 고정된 배럴 내부에서 스크류가 회전하여 열과 마찰로 인해 폴리머가 부드러워지는 동안 과립형 폴리머가 앞으로 끌려갑니다. 배럴이 투명하고 스크류 채널을 확대하면 플라스틱이 연속적인 나선형 파동으로 움직이는 것을 볼 수 있습니다. 호퍼에서 다이까지의 짧은 여정 내에서 5개의 뚜렷한 단계가 발생합니다.

과립에서 용융까지 5단계

1. 먹이주기. 회전하는 스크류가 재료를 앞으로 끌어당기면서 호퍼의 펠릿이나 분말이 스크류 채널로 떨어집니다. 깊은 플라이트가 있는 공급 구역은 기계에 들어갈 수 있는 재료의 양을 결정합니다.
2. 녹는. 회전하는 스크류와 배럴 벽 사이의 마찰과 배럴 히터의 열이 폴리머를 녹이기 시작합니다. 압축 영역에서는 채널 부피가 작아짐에 따라 과립이 뜨거운 배럴 표면에 대해 압축되고 용융 필름이 형성됩니다.
3. 혼입. 용융물은 앞으로 계속 진행되고 스크류 플라이트는 용융물 전체에 첨가제, 안료, 필러 및 유리 섬유를 고르게 분산시키는 전단력을 생성합니다.
4. 계량. 측정 영역에서 채널은 일정하고 얕은 깊이를 갖습니다. 여기서 스크류는 용적형 펌프로 작동하여 안정적이고 압력에 따라 제어되는 용융물 흐름을 다이에 전달합니다.
5. 다이 성형. 배럴 끝에서 용융물이 다이 개구부를 통과하여 제품의 모양을 형성합니다. 다운스트림 장비는 새로운 프로파일을 끌어당기고 냉각하고 절단합니다.

시퀀스를 가능하게 하는 구성 요소

각 단계는 특정 기계 구성 요소에 의존합니다. 배럴은 재료를 담고 열을 흡수하는 두껍고 경화된 강철 튜브입니다. 나사는 플라스틱을 운반하고 반죽하는 움직이는 요소입니다. 직경과 길이 대 직경 비율은 생산량과 용융 품질을 크게 좌우합니다. 일반적으로 기어박스가 있는 AC 모터인 구동 시스템이 토크와 나사 속도를 결정합니다. 배럴 주변의 가열 밴드는 시동 시 추가 열을 공급하고 배럴 온도를 조절하며, 냉각 팬이나 물 채널은 용융 전단력이 높을 때 과도한 열을 제거합니다. 다이는 최종 성형 오리피스이며, 다이 앞의 스크린 체인저 또는 차단기 플레이트가 오염을 필터링합니다. 폴리머는 단일 블록으로 녹지 않기 때문에 이러한 모든 구성 요소는 함께 작동해야 합니다. 그것은 점진적으로 녹고, 한 단계의 어떤 교란도 모든 이후 단계의 조건을 변화시킵니다.

기계가 정상적으로 작동할 때 다이의 용융 흐름은 균일하고 스크류 회전당 출력은 안정적입니다. 부품 중 하나가 고장나기 시작하면 첫 번째 징후는 거의 항상 출력, 압력 또는 용융 온도의 변화로 나타납니다. 이것이 바로 숙련된 유지보수 팀이 눈에 보이는 제품 결함을 기다리기보다는 압력 게이지와 모터 전류량 판독값을 관찰하는 이유입니다.

스크류 형상은 체류 시간과 전단 속도도 제어합니다. 압축비가 완만한 긴 스크류는 체류 시간이 길고 전단률이 낮아 PVC와 같이 열에 민감한 소재에 이상적입니다. 압축비가 가파른 짧은 스크류는 높은 전단율을 적용하여 혼합을 향상시키지만 용융 온도를 높입니다. 이러한 절충안은 다음 장에서 설명하는 모든 나사 유형에 적용됩니다.

모든 압출기는 동일한 5단계 순서(공급, 용융, 혼합, 계량, 다이 성형)를 따릅니다. 어느 단계에서든 불균형이 발생하면 출력 변동이나 용융 온도 드리프트로 즉시 나타납니다.

압출기의 주요 유형과 각 이름의 의미

실생활 대화에서 "어떤 종류의 압출기를 갖고 계십니까?" 거의 항상 나사 배열을 나타냅니다. 나사는 단일 나사 압출기, 이중 나사 압출기, 유성 롤러 압출기 또는 램 압출기 등 기계에 이름을 부여하는 부품입니다. 각 디자인은 서로 다른 처리 문제를 해결하기 때문에 존재하며 잘못된 디자인을 선택하면 출력이 제한되거나 재료가 손상됩니다.

단일 스크류 압출기

단일 스크류 압출기는 세계에서 가장 일반적인 유형이며 대부분의 사람들이 "압출기"라고 말할 때 의미하는 기계입니다. 이는 하나의 배럴에서 회전하는 하나의 스크류로 구성되며 일반적으로 부드러운 보어 또는 홈이 있는 피드 섹션이 있습니다. 장점은 폴리에틸렌, 폴리프로필렌, 폴리스티렌과 같이 잘 정의된 재료에 대한 간단한 구성, 저렴한 비용, 쉬운 작동 및 안정적인 출력입니다. 대부분의 파이프, 프로파일, 필름 및 시트 라인은 단일 스크류 압출기를 사용합니다. 이러한 제품은 집중적인 혼합보다는 안정적인 용융 공급이 필요하기 때문입니다.

단일 스크류 기계의 스크류 설계는 공급 영역, 압축 영역 및 계량 영역의 전통적인 3개 영역 구조를 따릅니다. 각 구역의 깊이와 길이는 압축비를 정의하며, 이는 일반적으로 범용 폴리머의 경우 2:1에서 3.5:1 사이입니다. 단일 스크류 압출기는 적절하게 선택된 스크류를 사용하면 매우 안정적인 용융 압력을 제공할 수 있지만 중간 정도의 혼합기입니다. 스크류에 추가 혼합 요소가 없으면 필러와 안료가 제대로 분산되지 않을 수 있습니다. 많은 프로세서의 경우 별도의 소스가 아닌 전문 제조업체에서 단일 나사와 배럴을 일치하는 쌍으로 구입하는 것이 답입니다.

안정적인 압출을 위해 일치하는 단일 스크류 및 배럴 세트 이 공급업체는 PE 파이프, 필름 및 시트와 같은 장기 적용 분야에서 안정적인 용융 압력을 위해 설계된 일치하는 단일 스크류 및 배럴 쌍을 제공합니다. 정밀 가공된 합금강 구조는 일관된 가소화와 마모 감소를 지원합니다. 제품보기 →

단일 나사 기계의 일반적인 응용 분야에는 PE 수도관, PPR 파이프, 폴리에틸렌 필름, PP 시트, PS 프로파일 및 케이블 절연체가 포함됩니다. 이러한 작업에서 기계는 오랜 기간 동안 하나의 재료를 작동하고 나사 프로파일은 해당 재료에만 맞춰 조정됩니다.

트윈 스크류 압출기: 평행형 및 원추형

응용 분야에서 더 나은 혼합 또는 분말의 직접 처리가 필요한 경우 일반적으로 이축 압출기가 더 나은 대답입니다. 이름에서 알 수 있듯이 이 기계에는 하나의 배럴에 두 개의 나사가 나란히 있습니다. 나사는 맞물려 있거나 맞물리지 않을 수 있으며, 동회전 또는 역회전이 가능합니다. 열가소성 컴파운딩의 경우 가장 일반적인 배열은 평행 이중 나사를 서로 맞물리게 하는 것입니다. 8자형 보어와 자체 닦이는 스크류 프로파일은 단일 스크류 기계보다 훨씬 짧은 체류 시간으로 우수한 표면 재생과 높은 혼합 효율성을 제공합니다. 이전 기술 기사에서는 병렬 트윈 스크류 기술이 어떻게 효율적인 재료 혼합, 운반 및 처리를 달성하는지 설명합니다. 단계별로 자세히 설명되어 있습니다.

원추형 트윈 스크류 압출기는 다르게 작동합니다. 나사는 공급 쪽이 더 넓고 배출 쪽이 더 좁으며, 배럴은 이 원뿔 모양과 일치합니다. 이 디자인은 재료를 점진적으로 압축하여 부드럽고 낮은 전단 용융을 생성합니다. PVC는 열과 전단에 민감하기 때문에 원추형 트윈 스크류 기계는 경질 PVC 파이프 및 프로파일에 널리 사용됩니다. 원추형 구조는 용융 온도를 낮게 유지하는 동시에 낮은 스크류 속도에서도 높은 출력을 제공합니다.

부드러운 PVC 가공을 위한 원추형 트윈 스크류 및 배럴 원추형 트윈 스크류 및 배럴 어셈블리는 경질 PVC 파이프 및 프로파일에 이상적인 저전단 용융을 제공합니다. 최적화된 형상을 갖춘 고품질 합금강은 혼합 균일성을 향상시키는 동시에 에너지 소비 및 유지 관리 비용을 줄입니다. 제품보기 →

가공업체의 경우 실질적인 차이점은 다음과 같이 요약할 수 있습니다. 평행 이중 나사는 가장 잘 혼합되며 화합물, 마스터배치 및 펠렛에 이상적입니다. 원추형 이중 나사는 부드럽게 녹으며 PVC 분말 및 프로파일에 이상적입니다. 테이퍼 형상이 각 기계 모델마다 고유하기 때문에 외경이 동일하더라도 툴링 및 나사 쌍은 두 유형 간에 상호 교환이 불가능합니다.

유성 롤러 압출기

유성 롤러 압출기는 단일 스크류와 트윈 스크류 사이의 중간 지점을 차지하는 특수 설계입니다. 태양 롤 또는 중앙 스핀들이라고 불리는 메인 스크류는 홈이 있는 내부 벽이 있는 배럴 내부에서 회전하는 여러 개의 작은 유성 스핀들로 둘러싸여 있습니다. 그 결과 컴팩트한 길이에 매우 넓은 열 교환 표면이 탄생했습니다. 재료는 동일한 온도에서 많은 작은 간격으로 전단되므로 높은 기계적 전단 없이 탁월한 열 균일성을 제공합니다. 이러한 기계는 종종 필름 및 시트 라인에서 용융 펌프 역할을 하거나 스크린 체인저 바로 앞의 최종 혼합 단계 역할을 하여 업스트림 단일 스크류에 의해 남겨진 응집체와 온도 차이를 제거합니다.

고무 및 폼 가공에 사용되는 특수 압출기

온간 공급 또는 냉간 공급 고무 나사라고도 불리는 고무 압출기는 고무 화합물용으로 설계되었습니다. 엘라스토머 과열을 방지하기 위해 더 깊은 비행과 더 낮은 속도를 갖습니다. 발포 폴리에틸렌의 경우 가공업자는 안정적인 압력에서 발포제를 용융물에 주입하는 데 최적화된 EPE 발포 압출 스크류 배럴 세트를 사용합니다. 회전하는 나사 대신 피스톤을 사용하여 PTFE 또는 UHMWPE와 같은 재료의 고체 블록을 앞으로 밀어내는 램 압출기도 있습니다. 이 기계는 스크류 기계와 같은 방식으로 폴리머를 녹이지 않습니다. 그들은 고압과 가열된 다이에 의존합니다.

압출기의 이름은 스크류 배열을 말하며, 그 배열에 따라 가공할 수 있는 재료, 전달할 수 있는 혼합 에너지, 경제적으로 유지할 수 있는 제품 모양이 결정됩니다.

스크류와 배럴: 압출기를 정의하는 핵심 구성 요소

기계 설계자와 숙련된 유지 관리 담당자 모두 실제 압출기는 스크류와 배럴이라고 말할 것입니다. 모터, 기어박스, 가열 시스템은 스크류를 돌리고 배럴을 정확한 온도로 유지하기 위해서만 존재합니다. 나사와 배럴 쌍의 성능이 좋지 않으면 후속 조치로는 이를 고칠 수 없습니다. 이 장에서는 스크류 배럴 세트를 이해하는 방법을 정의하는 형상, 재료 및 처리 창에 대해 설명합니다.

나사 형상: 직경, L/D 비율 및 압축비

압출기 데이터시트의 첫 번째 숫자는 스크류 직경으로, 일반적으로 밀리미터 단위로 표시됩니다. 예를 들어, 75mm 단일 스크류 압출기는 스크류 플라이트 외부 직경이 75mm임을 의미합니다. 출력 용량은 대략 직경의 제곱에 비례하므로 90mm 스크류는 동일한 스크류 속도에서 훨씬 더 많은 출력을 제공할 수 있습니다. 두 번째 숫자는 L/D 비율, 즉 배럴 길이와 스크류 직경의 비율입니다. L/D 비율이 30인 75mm 나사는 유효 배럴 길이가 2250mm임을 의미합니다. 기계가 길수록 체류 시간도 길어지고 혼합 길이도 늘어나므로 첨가제를 점진적으로 혼합해야 하는 경우에 유용합니다.

압축비는 공급 구역의 채널 깊이와 계량 구역의 채널 깊이의 비율입니다. 이는 재료가 나사를 따라 이동할 때 얼마나 강하게 압착되는지를 나타냅니다. 일반적인 범용 나사의 압축비는 2.5:1~3:1입니다. 비율이 너무 낮으면 용융물에 충분한 압력이 가해지지 않아 출력이 급증합니다. 너무 높으면 용융물이 과열되어 폴리머가 분해됩니다.

배럴 구조 및 내부 라이닝

배럴은 고압을 담고, 열을 고르게 전달하고, 마모에 저항해야 합니다. 소형 압출기는 보어에 질화 처리된 경화강으로 만든 일체형 배럴을 사용합니다. 연마성 또는 부식성 재료를 사용하는 대형 기계 및 기계는 바이메탈 배럴을 사용합니다. 이 배럴은 원심 주조 또는 소결을 통해 매우 단단한 내부 라이닝이 적용된 견고한 강철 쉘입니다. 가장 일반적인 라이닝 재료는 고크롬 철 및 텅스텐 카바이드 합금입니다.

배럴의 마모는 일반적으로 공급 구역에서 먼저 나타납니다. 그 이유는 재료가 여전히 단단하고 펠릿을 통해 높은 마찰을 생성하기 때문입니다. 유리 섬유 강화 재료의 경우 높은 마모 영역은 용융 속도가 빠르고 섬유 끝이 금속을 마모시키는 계량 영역으로 이동하는 경우가 많습니다. 산성 가스를 방출하는 PVC 또는 특정 난연제를 처리할 때 흔히 발생하는 부식은 전체 배럴 길이를 공격합니다. 질화강, 바이메탈 고크롬, 바이메탈 텅스텐 카바이드 간의 올바른 선택은 예산뿐만 아니라 재료 레시피에 따라 달라집니다.

마모성 및 부식성 재료용 바이메탈 스크류 및 배럴 텅스텐 카바이드 또는 니켈 기반 합금을 사용한 바이메탈 스크류 및 배럴 옵션은 유리 섬유 강화 및 부식성 플라스틱에 대해 긴 사용 수명을 제공합니다. 최대 HRC60-70의 경도로 교체 빈도를 줄이고 지속적인 고온 작동을 지원합니다. 제품보기 →

나사강 등급도 동일한 철학을 따릅니다. 질화 나사는 가스 질화 처리로 경화되며 표준 폴리머에 저렴한 솔루션을 제공합니다. 연마성 화합물의 경우 플라이트 가장자리에 단단한 표면이 있는 바이메탈 나사 또는 전체 보호 코팅이 사용 수명을 상당히 연장시킵니다. 일부 가공업체에서는 모듈식 나사라고도 하는 교체 가능한 나사 설계를 선택하여 동일한 기계에서 나사만 변경하여 여러 제품 레시피를 실행할 수 있으며, 이 접근 방식은 유지 관리도 단순화합니다.

처리 창 선택: 배럴 온도 설정이 재료를 따르는 이유

배럴 온도 설정값은 결코 임의적이지 않습니다. 그들은 폴리머의 처리 창을 따릅니다. 모든 열가소성 수지는 상대적으로 좁은 범위 내에서 부드러워지고 녹으며, 이 범위를 벗어나면 눈에 띄는 품질 문제가 발생합니다. 배럴이 너무 차가우면 용융물이 점성이 있고 불안정한 상태로 유지되어 생산량이 급증하고 제품에 녹지 않은 과립이 생성됩니다. 배럴이 너무 뜨거우면 폴리머가 분해되고 제품이 노란색, 부서지기 쉬우거나 바랜 회색으로 변합니다. 이러한 이유로 압출기에 대한 의미 있는 정의에는 호퍼에서 다이까지 제어되는 온도 경로에 대한 아이디어가 포함됩니다.

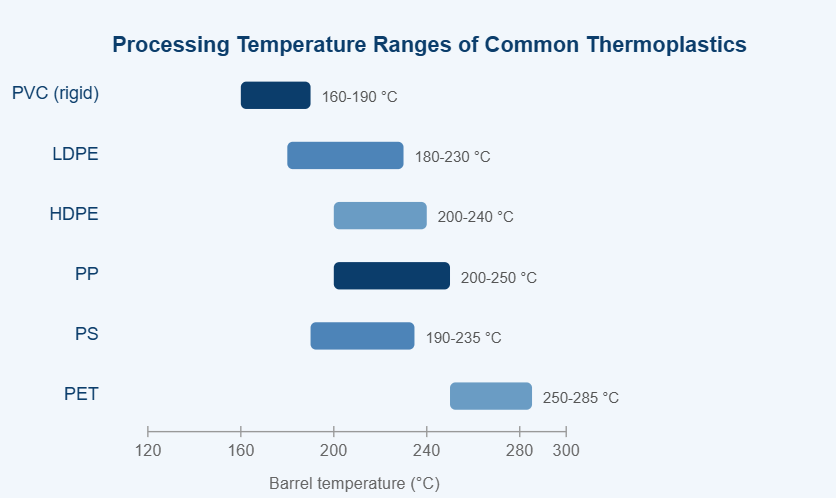

스크류 압출기에서 가공되는 6가지 일반 열가소성 수지에 대한 일반적인 배럴 온도 범위. 실제 설정값은 체류 시간, 나사 설계 및 안정제 패키지에 따라 달라집니다.

위 차트는 단일 스크류 및 2축 압출기에서 일상적으로 가공되는 6가지 열가소성 수지에 대한 대략적인 배럴 온도 창을 비교합니다. 차트의 첫 번째 메시지는 일반 상용 플라스틱은 서로 바꿔 사용할 수 없다는 것입니다. 각 수지는 고유한 온도 영역을 요구합니다. PVC는 200°C 부근에서 분해되기 시작하여 염산을 방출하고 빠르게 변색되기 때문에 하단에 위치합니다. 폴리에틸렌은 관대하고 넓은 창을 덮기 때문에 LDPE는 초보자가 압출하기 가장 쉬운 재료로 남아 있습니다. HDPE는 필름에 녹지 않은 결정이 생기는 것을 방지하기 위해 LDPE보다 약간 더 높은 배럴 설정점이 필요합니다. 폴리프로필렌은 분해되기 전에 유사하게 거동하지만 융점이 급격하여 단 몇도의 변화만으로도 용융 흐름이 명확하게 바뀔 수 있습니다. 폴리스티렌은 온도에도 관대하지만 대형 기계에서는 통풍이 잘 되어야 하는 경향이 있습니다. PET는 가장 높은 온도가 필요하며, 수분이 폴리머 사슬을 가수분해하고 점도를 감소시키기 때문에 압출 전에 세심한 건조가 필요합니다. 다양한 창이 스크류 설계에 직접적인 영향을 미칩니다. 저온 재료는 높은 전단을 견디는 반면, 고온 재료는 더 낮은 전단 프로파일과 더 긴 계량 영역을 요구합니다. 따라서 동일한 기계에서 프로세서를 PVC에서 PP로 변경할 때 권장되는 방법은 스크류 배럴 세트를 새 폴리머용으로 설계된 세트로 교체하는 것입니다. 다양한 분자량과 같은 원자재 변동도 이상적인 범위를 이동시키므로 숙련된 작업자는 항상 배럴 설정값뿐만 아니라 용융 온도의 추세에도 주의를 기울입니다. 간단히 말해서, 이 차트는 압출기의 스크류와 배럴이 결코 모든 용도에 적합하지 않은 이유를 설명합니다.

내마모성 옵션 및 표면 처리

이러한 옵션 중에서 선택하면 기계의 총 소유 비용이 변경됩니다. 질화 처리된 배럴은 오래된 표면을 벗겨내고 다시 질화 처리하여 수리할 수 있지만 마모된 텅스텐 카바이드 라이닝에는 일반적으로 새 배럴이 필요합니다. 반대로, 유리 섬유 화합물을 사용하는 대형 출력 기계는 일반적으로 가동 중지 시간이 줄어들기 때문에 단일 생산 시즌 내에 텅스텐 카바이드 라이닝을 회수합니다.

나사와 배럴은 단일 작동 쌍입니다. 형상, 강철 등급 및 표면 처리는 모두 폴리머 및 필러와 일치해야 하며 가공 온도 차트는 해당 선택에 대한 지도입니다.

압출기의 일반적인 산업 응용 분야

압출기는 거의 모든 플라스틱 제조 부문에 사용되지만 이들이 수행하는 작업은 완성된 프로파일을 직접 성형하는 작업과 재료를 혼합하여 펠렛, 필름 또는 기타 반제품으로 성형하는 작업의 두 가지 제품군으로 분류할 수 있습니다. 장비 데이터시트를 읽을 때 귀하의 애플리케이션이 어느 제품군에 속하는지 이해하는 것이 필수적입니다.

유용한 경험 법칙: 제품이 정확한 단면을 유지해야 하는 경우 안정적인 출력으로 알려진 압출기 유형을 선택하고 해당 단일 제품용으로 설계된 스크류를 사용하십시오. 제품이 모양보다 정확한 구성이 더 중요한 펠릿 또는 화합물인 경우 집중 혼합 기능이 있는 기계를 선택하고 스크류 교체에 더 많은 유지 관리 시간을 허용하십시오.

폼 압출은 두 제품군을 결합하므로 특별히 언급할 가치가 있습니다. EPE 폼 스크류 배럴 세트는 먼저 폴리머를 완전히 녹인 다음 물리적 발포제를 용융물에 주입한 다음 다이에서 나올 때까지 용융물을 고압에서 유지해야 합니다. 전체 스크류 프로파일은 이 압력 경로에 최적화되어 있으며, 이는 발포 폴리에틸렌 프로세서가 표준 PE 스크류를 사용하지 않는 이유입니다.

압출 응용 분야는 직접 성형과 혼합 집약적 컴파운딩으로 구분됩니다. 잘못된 기계 계열을 선택한다는 것은 첫날부터 제품, 나사, 유지 관리 일정과 씨름하는 것을 의미합니다.

올바른 압출기, 스크류 및 배럴을 선택하는 방법

압출기를 선택하거나 스크류와 배럴을 교체하는 것은 추측보다는 데이터시트 번호를 바탕으로 결정해야 합니다. 다섯 가지 요소가 가장 큰 비중을 차지합니다.

1. 재료 레시피 및 형태: 수지 유형, 첨가제, 충전재, 재활용 함량 및 사료가 순수 펠렛인지 분말인지 여부입니다.
2. 출력 대상: 최소 나사 직경과 구동력을 정의하는 필수 kg/h입니다. 스크류 직경을 두 배로 늘리면 동일한 스크류 속도에서 펌핑 용량이 대략 4배로 늘어납니다.
3. 용융 품질 요구사항: 벽 두께, 필러 분포 및 색상에 대한 허용 오차; 까다로운 공차에는 더 긴 L/D 비율이 필요하며 배리어 또는 믹싱 스크류도 필요할 수 있습니다.
4. 마모 및 부식 환경: 유리 섬유, 활석, 이산화티타늄 등의 연마성 충전재와 PVC 분해 가스 등의 부식성 부산물이 질화 소재와 바이메탈 소재를 결정합니다.
5. 기존 기계 인터페이스: 플랜지 치수, 중심선 높이, 드라이브 키 홈, 가열 영역 및 제어 소프트웨어가 정확히 일치해야 합니다.

스크류 및 배럴 제조업체와 협력

나사와 배럴은 맞춤형 부품이기 때문에 견적을 내기 전에 올바른 질문을 하는 제조업체와 협력하면 최상의 결과를 얻을 수 있습니다. 유능한 플라스틱 기계 부품 제조업체 기계 브랜드, 나사 직경, L/D 비율, 출력 목표, 사용하는 폴리머 및 첨가제, 현재 고장 모드(마모, 부식 또는 혼합 불량 여부)를 묻습니다. 또한 0.5mm 치수가 출력 및 용융 동작을 변경할 수 있으므로 정확한 도면 측정에 동의해야 합니다. 많은 수출 시장에서 가공업체는 중간 도매업체의 가격 인상을 피하기 위해 제조업체로부터 직접 스크류 배럴 세트를 구매하는 동시에 애플리케이션 지원을 받습니다.

1990년에 설립되어 미국, 독일, 두바이, 베트남, 태국의 고객에게 서비스를 제공해 온 당사 작업장에서도 동일한 실수를 자주 목격합니다. 가공업체가 한 공급업체로부터 전체 압출기 기계를 구매하고 나중에 상호 교환이 가능하다고 기대하면서 다른 공급업체로부터 스크류 배럴 세트를 구매하는 것입니다. 실제로 나사와 배럴 세트는 올바른 반경 방향 여유 공간과 플라이트 공차를 갖춘 일치하는 쌍으로 생산되어야 합니다. 일치하면 회전당 출력이 안정적으로 유지되고 기계가 조용하게 작동합니다. 그렇지 않은 경우 급증, 온도 변동 및 빠른 마모가 발생합니다.

스크류 배럴 세트 선택은 재료, 생산량, 용융 품질, 마모 환경 및 기계 인터페이스의 다섯 가지 숫자로 시작됩니다. 그것은 하나의 맞춤 일치 구성 요소 쌍으로 끝납니다.

유지보수, 마모 및 서비스 수명

올바르게 선택된 압출기라도 마모됩니다. 스크류와 배럴은 접촉식 기계 부품이며, 스크류가 회전할 때마다 배럴 벽과 재료에 소량의 마찰이 발생합니다. 실제 문제는 마모가 발생할지 여부가 아니라 얼마나 빨리 그리고 어느 영역에서 발생하는지입니다.

가장 일반적인 마모 메커니즘

• 필러로 인한 연마 마모: 유리 섬유, 탄산칼슘, 활석, 이산화티타늄은 배럴 내부에서 사포처럼 작용합니다.
• 산성 부산물로 인한 부식성 마모: PVC 분해로 인해 염산이 방출됩니다. 난연성 및 일부 바이오 기반 폴리머는 다른 공격적인 화합물을 방출합니다.
• 잘못된 정렬, 구부러진 나사 또는 과도한 측면 하중으로 인한 금속 간 접촉; 이것이 두 부분을 모두 파괴하는 가장 빠른 방법입니다.
• 높은 용융 속도로 인한 계량 구역 및 플라이트 가장자리의 침식은 강화 화합물 또는 고온 수지에서 가장 잘 나타납니다.

마모를 나타내는 증상

• 동일한 스크류 속도와 배압에서 출력이 10% 이상 감소합니다.
• 용융 온도는 설정값 변경 없이 변동하기 시작합니다.
• 특히 다이의 한쪽 면을 따라 제품 두께 변화가 나타납니다.
• 용융물에 검은 반점이나 어두운 줄무늬가 나타납니다. 마모된 주머니에 갇힌 물질은 시간이 지남에 따라 성능이 저하됩니다.
• 나사 걸림, 비정상적인 소음 또는 높은 모터 전류량은 기계적 간섭을 나타냅니다.

기본적인 예방 유지 관리 루틴

1. 재료에 따라 6~12개월마다 공급, 압축 및 계량 구역에서 스크류 외경과 배럴 보어 직경을 측정합니다.
2. 스크류 회전당 출력 기록을 유지합니다. 느린 하향 추세는 단일 측정보다 더 안정적입니다.
3. 특히 PVC나 기타 부식성 물질을 작동하는 경우에는 종료하기 전에 기계를 철저히 퍼지하십시오.
4. 나사 날개 모서리에 둥글거나 균열이 있는지 검사하고 배럴 보어에 자국이 나거나 표면이 거친지 검사합니다.
5. 기어박스와 배럴 사이의 정렬을 확인하고 나사가 직선인지 확인하십시오.
6. 신뢰할 수 있는 교체 부품 공급업체와 협력하고 중요한 라인에 대비해 예비 스크류 배럴 세트를 준비하세요.

정기적인 유지 관리로 서비스 수명이 연장되지만 궁극적으로 모든 나사 및 배럴 세트는 한계에 도달합니다. 업계의 일반적인 규칙은 질화 스크류가 좋은 조건에서 1~2년 동안 지속된다는 것입니다. 바이메탈 나사는 연마 서비스에서 3~5년 이상 지속될 수 있습니다. 배럴의 보어가 원래 치수보다 약 0.3~0.5mm 이상 확대되면 일반적으로 새로 일치하는 세트가 재연마보다 경제적입니다.

압출기의 마모는 긴급 상황이 아닙니다. 이는 올바른 재료 선택과 간단한 측정 루틴을 통해 추적하고, 계획하고, 속도를 늦출 수 있는 정상적인 조건입니다.

압출기에 대해 자주 묻는 질문

운영자와 구매팀이 압출을 시작할 때 가장 자주 묻는 질문은 다음과 같습니다.

압출기의 실질적인 정의는 연속적인 용융 및 펌핑 기계이며, 그 진정한 정체성은 내부의 스크류-배럴 쌍에 의해 결정됩니다.

압출기의 의미를 이해하려면 고분자 공학 학위가 필요하지 않지만 올바른 정신 모델이 필요합니다. 기계를 공급, 용해, 혼합, 계량 및 다이 성형의 연속 5단계 파이프라인으로 보면 모든 데이터시트, 모든 예비 부품 목록 및 모든 문제 해결 대화가 더욱 투명해집니다.

단일 스크류 배럴, 평행 트윈, 원추형 트윈, 유성 및 바이메탈 스크류 배럴 세트 생산 분야에서 30년 이상의 경험을 보유한 당사는 플라스틱 기계 제작업체 및 플라스틱 가공업체에 단일 구성 요소와 완전한 스크류 배럴 솔루션을 모두 공급합니다. 귀하의 현재 라인이 출력 급증, 고르지 못한 용융 또는 급격한 스크류 마모로 인해 어려움을 겪고 있는 경우, 기계 브랜드와 제품 레시피를 보내주시면 귀하의 기계와 예산에 모두 맞는 스크류 배럴 세트를 추천해 드리겠습니다.

고품질 나사 및 배럴 쌍은 프로세서가 수행할 수 있는 가장 경제적인 성능 업그레이드입니다. 출력 안정성, 제품 허용 오차, 에너지 효율성 및 교체 간격을 동시에 향상시킵니다.
