원추형 또는 평행 이축 압출기 중 어느 것이 더 좋습니까?

원뿔형과 평행형 이축 압출기 중에서 선택할 때 답은 특정 응용 분야에 따라 달라집니다. 경질 PVC, PVC 프로파일, 파이프 및 목재-플라스틱 복합재 가공을 위해 원추형 트윈 스크류 압출기는 일반적으로 선호되는 솔루션입니다. 우수한 출력 압력, 공급 영역의 자체 세척 동작 및 컴팩트한 저속 드라이브 설계로 인해. 평행 이축 압출기는 더 긴 스크류 L/D 비율과 모듈식 스크류 설계가 우선시되는 컴파운딩, 반응 압출 및 고충진 마스터배치 생산에 이점을 제공합니다. 이 기사에서는 원추형 트윈 스크류에 초점을 맞추고 이 스크류가 광범위한 열가소성 압출 작업에서 그토록 뛰어난 성능을 발휘하는 이유를 심층적으로 설명합니다.

원추형 트윈 스크류 배럴 시스템은 공급 끝의 큰 직경에서 배출 끝의 작은 직경으로 점점 가늘어지는 2개의 맞물림 나사로 정의됩니다. 이러한 기하학적 구조는 스크류 속도에만 의존하지 않고 용융 압력을 효율적으로 구축하는 자연스러운 압축 영역을 생성합니다. 결과는 낮은 작동 온도, 감소된 전단 응력, 보다 부드러운 재료 처리 고속 병렬 시스템과 비교하여 원뿔형 디자인은 단단한 PVC 및 목재 섬유 복합재와 같은 열에 민감한 재료에 이상적입니다.

Zhoushan Microwave 나사 Machinery Co., Ltd.는 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 및 92/188mm를 포함한 다양한 직경 비율의 원추형 이중 나사를 제조합니다. 각 크기는 특정 폴리머 제제 및 제품 형상에 맞게 맞춤화된 압축 비율로 제공됩니다. 이 회사는 1990년부터 정밀 스크류 배럴 부품을 생산해 왔으며 미국, 독일, 두바이, 베트남, 태국 등의 시장에 수출하고 있습니다.

제품 개요: 원추형 트윈 스크류 설계 및 재료

원추형 트윈 스크류의 기계적 성능은 재질 및 제조 정밀도와 불가분의 관계에 있습니다. Zhoushan 마이크로웨이브는 다음을 사용합니다. 38CrMoALA 합금강 원추형 트윈 스크류의 기본 재료로 사용됩니다. 이 질화 등급 강철은 질화 처리 후 코어 인성과 표면 경도의 탁월한 조합으로 플라스틱 기계 산업에서 널리 인정받고 있습니다.

질화 공정 후 나사 표면의 경도는 다음과 같습니다. HV 950 ~ 1000 , 질화 깊이는 0.45 ~ 0.7 mm입니다. 취성등급은 1등급 이하로 유지되어 반복하중에 따른 미세균열을 방지합니다. 표면 거칠기는 라 0.4로 유지되어 용융물과 스크류 채널 사이의 마찰을 줄여 에너지 손실을 낮추고 압출 제품의 표면 조도를 향상시킵니다. 스크류 진직도 공차는 0.015mm로 진동으로 인한 배럴 마모 없이 작동 속도에서 원활한 회전을 보장합니다.

더 높은 내마모성을 요구하는 응용 분야의 경우 옵션 경도가 60~70HRC인 이중 합금 단단한 표면층 적용할 수 있습니다. 또한 질화 후 크롬 도금 단계에서는 900HV 이상의 경도를 지닌 0.05~0.10mm 두께의 층을 추가합니다. 이 크롬 층은 염소화 PVC 및 할로겐화 첨가제가 포함된 난연성 화합물과 같은 공격적인 폴리머에 대한 부식 방지 기능을 제공합니다.

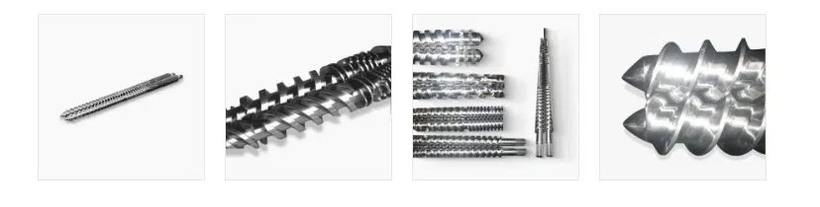

Zhoushan Microwave Screw Machinery Co., Ltd.에서 제조한 원추형 트윈 스크류 제품 - 단면 플라이트 세부 사항과 함께 단일 스크류, 평행 트윈 스크류 및 원추형 트윈 스크류 세트가 표시됩니다.

트윈 스크류 압출기 작동 원리: 원추형 설계의 기능

올바른 장비를 선택하고 공정 매개변수를 최적화하려면 이축 압출기 작동 원리를 이해하는 것이 필수적입니다. 원추형 트윈 스크류 압출기에서는 2개의 동회전 또는 역회전 스크류가 일치하는 원추형 배럴 내부에 설치됩니다. 나사는 서로 맞물려 재료를 공급 호퍼에서 다이 쪽으로 이동시키는 긍정적인 전달 작용을 생성합니다.

직경이 큰 공급 구역은 넉넉한 흡입량을 제공하므로 기계가 부피가 큰 과립, 분말 및 흐름이 좋지 않은 PVC 건조 혼합물을 처리할 수 있습니다. 재료가 직경이 작은 토출단으로 이동함에 따라 채널 깊이가 감소하고 사용 가능한 단면적이 좁아져 다음과 같은 현상이 발생합니다. 지나치게 높은 스크류 속도가 필요하지 않은 압축 압력 . 이러한 저속, 높은 토크 작동은 원추형 트윈 스크류 설계의 특징이며 용융 온도 제어 및 에너지 효율성에 직접적으로 기여합니다.

원추형 트윈 스크류의 전단 가열은 토출 직경에 비해 더 긴 유효 길이에 걸쳐 분산되어 열 에너지가 다이에 도달하기 전에 용융물 전체에서 균일화되는 데 더 많은 시간을 제공합니다. 또한 인터메싱 플라이트 형상은 나사 표면에서 재료를 지속적으로 제거하는 자체 닦기 동작을 생성하여 국부적인 과열 또는 성능 저하 포켓을 방지합니다. 이는 약 섭씨 200도 이상의 온도에서 품질이 저하되고 변색되기 시작하는 PVC를 가공할 때 특히 중요합니다.

위의 트윈 스크류 압출기 다이어그램은 원뿔형 형상이 공급 입구에서 다이 헤드까지 내장된 압축비를 생성하는 방법을 보여줍니다. 직경이 큰 끝 부분은 분말 혼합물과 과립을 수용할 수 있는 넓은 채널을 제공하므로 단일 스크류 기계에서 흔히 발생하는 공급 문제가 크게 해결됩니다. 직경이 작은 출력단은 맥동을 최소화하면서 다이에 일관된 용융 압력을 전달하는데, 이는 치수가 안정적인 프로파일과 파이프를 생산하는 데 중요합니다.

원추형 대 평행 이중 나사: 직접적인 기술 비교

원추형 또는 평행 이축 압출기 중 어느 것이 더 나은지에 대한 질문은 보편적인 단일 답변을 갖고 있지 않지만 기술적인 차이점은 잘 정의되어 있으며 결정을 안내할 수 있습니다. 아래 표에는 Rauwendaal C., "Polymer Extrusion," 5th ed. 및 주요 OEM 기술 게시판의 데이터를 포함하여 출판된 업계 참고 자료를 기반으로 가장 관련성이 높은 매개 변수가 요약되어 있습니다.

PVC 창 프로파일 생산의 경우 전 세계 대부분의 기계 제작자는 낮은 스크류 속도(일반적으로 20~45rpm)가 마찰열 발생을 최소화하고 대형 피드 엔드가 가교 없이 느슨하게 포장된 PVC 건조 혼합 분말을 섭취할 수 있기 때문에 원추형 트윈 스크류 배럴 시스템을 기본으로 사용합니다. 200~800kg/h의 출력 속도를 달성할 수 있습니다. 직경 선택에 따라 소형 프로파일 압출기부터 대형 파이프 라인까지 전체 범위를 포괄합니다.

원추형 트윈 스크류 크기 및 직경 비율 선택

올바른 원추형 트윈 스크류 크기를 선택하는 것은 압출기 사양에서 가장 중요한 결정 중 하나입니다. 작은 끝단 직경을 큰 끝단 직경으로 나눈 직경 비율은 토크 용량, 출력 속도 및 스크류의 압축 동작을 직접적으로 결정합니다. 더 큰 대형 엔드 직경은 회전당 더 많은 재료를 포착하고 더 큰 공급 스톡을 수용할 수 있는 반면, 더 큰 작은 엔드 직경은 주어진 압력에서 더 큰 용융 생산량을 제공합니다.

Zhoushan Microwave는 다음과 같은 표준 직경 비율을 제공합니다. 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 및 92/188mm . 각 구성은 보완적인 보어 형상을 갖춘 특정 원추형 배럴과 일치합니다. 80/158 및 92/188 크기는 출력이 큰 파이프 압출 라인에 적합한 반면, 45/90 및 50/105 크기는 일반적으로 소형 프로파일 및 창 밀봉 용도에 사용됩니다. 압축 비율은 PVC 건식 혼합 유형, WPC의 목재 가루 함량, 엔지니어링 수지 혼합물의 첨가물 함량 간의 부피 밀도 차이를 설명하기 위해 고객 공식에 따라 맞춤화됩니다.

응용 분야: 원추형 트윈 스크류가 일관된 결과를 제공하는 경우

원추형 트윈 스크류 배럴 시스템은 광범위한 폴리머 처리 응용 분야에서 안정적인 성능을 입증했습니다. 가장 중요한 상업적 용도는 다음과 같은 제품의 생산입니다. 창틀, 문틀 및 사이딩용 견고한 PVC 프로파일 0.1mm 이내의 치수 공차를 달성하기 위해서는 일관된 용융 균질성과 안정적인 압출 압력이 전제조건입니다. 이러한 응용 분야에서는 낮은 스크류 속도와 자체 닦이는 스크류 구조가 PVC 품질 저하를 방지하고, 엄격하게 제어되는 용융 온도를 통해 생산 과정 전반에 걸쳐 균일한 색상 개발을 보장합니다.

물 공급, 배수 및 전기 도관용 PVC 파이프 생산은 또 다른 대량 적용 분야를 나타냅니다. 파이프 압출에서 원추형 트윈 스크류 압출기는 일반적으로 15~30 MPa 사이의 압력에서 매우 일관된 용융물을 파이프 다이에 공급하므로 벽 두께 변화가 수 킬로미터의 실행 길이에 걸쳐 사양 내에서 유지될 수 있습니다. 의 조합 에너지 효율적인 저속 작동 및 높은 출력 압력 원추형 디자인은 연속 파이프 생산에 경제적으로 매력적입니다.

목재-플라스틱 복합 압출은 원추형 트윈 스크류가 특별한 이점을 보여주는 분야에서 성장하는 응용 분야입니다. WPC 컴파운드에는 중량 기준으로 목분이나 왕겨가 40~70% 함유되어 있어 마모성이 매우 높습니다. 직경이 큰 공급 구역은 목재 가루 혼합물의 낮은 부피 밀도를 잘 처리하며 옵션인 이중 합금 또는 Xaloy와 동등한 표면 경화 스크류는 필요한 내마모성을 제공합니다. WPC 데크, 울타리 및 클래딩 프로파일은 모두 다운스트림 보정 및 냉각 테이블이 장착된 원추형 트윈 스크류 압출기에서 일상적으로 생산됩니다.

• PVC 창 프로필 및 도어 프로필 -- 높은 치수 정밀도, 안정적인 용융 온도
• PVC 급수 및 배수관 -- 지속적인 고압 출력, 엄격한 벽 허용 오차
• 목재-플라스틱 복합재(WPC) -- 연마성, 저밀도 혼합물을 효과적으로 처리합니다.
• PP, PE, ABS 조립 및 시트 -- 부드러운 용융 처리로 재료 특성 보존
• 폼 PVC 및 폼 프로파일 -- 화학 발포제에 적합한 제어된 전단력
• 전기 도관 및 케이블 덕트 -- 장기간 생산에도 일관된 벽 두께

에너지 효율성 및 프로세스 안정성: 데이터 기반 성능 분석

특정 에너지 소비량(SEC)은 연속 생산을 위한 압출 장비를 평가할 때 가장 중요한 경제적 지표 중 하나입니다. 이는 출력 1kg당 킬로와트시로 표시되며 생산 라인의 운영 비용과 탄소 배출량에 직접적인 영향을 미칩니다. 경질 PVC로 작동하는 원추형 트윈 스크류 압출기는 일반적으로 0.12~0.22kWh/kg의 SEC 값 KraussMaffei Berstorff 기술 문서 및 SPE ANTEC 절차를 포함한 업계 문헌을 참조하여 공개된 비교 시험에 따르면, 동일한 재료에 대한 고속 병렬 이중 나사 구성의 경우 0.18~0.35kWh/kg과 비교됩니다.

원추형 디자인의 낮은 SEC는 과도한 스크류 속도 없이 모터 토크를 용융 압력으로 변환하는 테이퍼 형상의 효율성을 반영합니다. 스크류 속도가 낮기 때문에(종종 40rpm 미만) 베어링 부하와 기어박스 마모율이 감소하여 기계적 서비스 수명이 연장되고 유지보수 빈도가 낮아집니다. 용융물의 열 안정성도 더 좋습니다. 다이 단면에 걸친 용융 온도 변화는 일반적으로 잘 관리된 원추형 트윈 스크류 라인에서 섭씨 ± 2~4도 범위에 머무르는 반면, 동일한 화합물을 처리하는 평행 트윈 스크류 라인은 다이 립에서 섭씨 5~10도의 변화를 보일 수 있습니다.

나사 마모 및 수명: 경도와 사용 시간의 선형 차트

원추형 트윈 스크류의 사용 수명은 재료 사양, 표면 처리 및 처리하는 화합물의 마모성에 따라 달라집니다. 플라스틱 가공업체에서 수집한 장기 운영 데이터를 기반으로 표준 강성 PVC에서 작동하는 적절하게 지정되고 유지 관리되는 원추형 트윈 스크류는 설계 공차 내에서 효과적인 비행 간격(배럴에서 스크류까지)을 유지할 수 있습니다. 8,000~12,000시간 작동 . 고농축 WPC 또는 탄산칼슘 함유 화합물을 사용하는 스크류는 4,000~6,000시간 후에 재연마 또는 교체가 필요할 수 있습니다.

아래 차트는 표준 질화, 질화 + 크롬 도금, 이중 합금 표면 경화의 세 가지 처리 수준에 대한 스크류 플라이트 팁의 유효 표면 경도와 누적 작업 시간 사이의 개념적 관계를 보여줍니다. 이 관계는 유지 관리 일정을 계획하고 제품 품질을 유지하기 위해 나사 교체가 필요한 시기를 이해하는 데 중요합니다.

레이더 비교: 원추형 트윈 스크류 vs 평행 트윈 스크류 vs 단일 스크류

방사형 차트는 산업용 폴리머 가공에서 중요한 주요 성능 기준에 걸쳐 압출기 유형을 비교하는 방법에 대한 유용한 다차원 보기를 제공합니다. 아래의 5개 축은 출력 압력 생성, 용융 온도 제어, 공급 처리의 다양성, 에너지 효율성 및 스크류 수명을 나타내며, 각 축은 공개된 기술 벤치마크 및 업계 합의를 기준으로 1~10점 척도로 점수를 매겼습니다.

지능형 모니터링 및 온도 제어 기능

최신 원추형 트윈 스크류 압출기 시스템에는 공정 안정성을 개선하고 예측 유지 관리를 가능하게 하는 실시간 모니터링 및 지능형 제어 기능이 점차 통합되고 있습니다. Zhoushan Microwave는 스크류 길이를 따라 여러 지점에서 배럴 영역 온도를 모니터링하는 고급 온도 제어 시스템(옵션)을 제공하므로 작업자는 각 폴리머 배합에 맞는 정확한 용융 온도 프로필을 유지할 수 있습니다. 이는 단단한 PVC의 경우 특히 중요합니다. 최적의 처리 창보다 온도가 섭씨 10도 이상 높아도 되돌릴 수 없는 성능 저하가 발생할 수 있습니다. .

지능형 모니터링 시스템은 스크류 속도, 구동 부하 전류, 다이 헤드의 용융 압력, 배럴 구역 온도를 동시에 추적하여 모든 매개변수를 터치스크린 인터페이스에 표시합니다. 프로세스 편차로 인해 사양을 벗어난 제품이나 장비가 손상되기 전에 작업자에게 경고하도록 각 매개변수에 대해 경보 임계값을 구성할 수 있습니다. 원격 모니터링 기능을 통해 프로세스 엔지니어는 오프사이트에서 실행 중인 데이터를 검토할 수 있으며, 결함 진단 로그를 통해 서비스 기술자가 기계에 실제로 상주하지 않고도 프로세스 중단의 근본 원인을 분석할 수 있습니다.

원추형 트윈 스크류 배럴 시스템의 확립된 기계적 신뢰성과 디지털 모니터링의 통합으로 다음을 지원하는 플랫폼이 생성됩니다. 인더스트리 4.0 제조 목표 추적성, 통계적 공정 제어, 에너지 관리 등이 포함됩니다. 품질과 효율성을 놓고 경쟁하는 대량 PVC 파이프 및 프로파일 생산업체의 경우 이러한 기능은 계측되지 않은 압출기 구성에 비해 의미 있는 운영상의 이점을 나타냅니다.

Zhoushan Microwave Screw Machinery Co., Ltd. 소개

Zhoushan 마이크로파 나사 기계장치 Co., 주식 회사는 직업적인 중국 나사 배럴 제조자 및 나사 압출기 공장입니다 10,000 평방미터 이상의 생산 작업장 그리고 60명 이상의 직원. 저희 회사는 1990년 창립이래 외국의 나사기계 기술과 제조기술을 도입하면서 플라스틱 기계의 생산과 연구에 전념해 왔습니다. 이 회사는 고급 시장에 중점을 두고 정밀 스크류 배럴과 기계 가공을 통합하는 다각화된 대규모 전문 생산 기지로 운영되고 있습니다.

Zhoushan Microwave의 제품은 미국, 독일, 두바이, 베트남, 태국 및 기타 시장으로 수출됩니다. 이 회사는 수많은 플라스틱 생산 및 건설 기계 제조업체와 견고한 파트너십을 구축하여 중국에서 스크류 배럴 부품의 중요한 공급업체 역할을 하고 있습니다. 제품군에는 WB-WE 시리즈 유성 스크류, 유성 배럴 및 유성 압출기가 포함됩니다. SJS 시리즈 원추형 트윈 스크류, 트윈 배럴 및 트윈 스크류 플라스틱 압출기; 및 SJ 시리즈 단일 나사, 단일 배럴 및 단일 나사 플라스틱 압출기. 회사는 신뢰성과 서비스 원칙을 고수하며 고객에게 다음과 같은 서비스를 제공하기 위해 최선을 다하고 있습니다. 경쟁력 있는 가격 대비 고품질 제품 .
